Portaalkranen voor werkplaats en magazijn

Samengevat: daarop moet u bij de aankoop van een portaalkraan letten:

  • Hefbereik: de constructie (hoogte en breedte) van de portaalkraan bepaalt hoe groot het bereik is voor het opnemen, zwenken en neerzetten van de last.
  • Draagvermogen: portaalkranen kunnen lasten tot 3.000 kg verplaatsen. Om veiligheidsredenen mag het maximale draagvermogen nooit worden overschreden.
  • Mobiel of stationair: naast stationaire modellen zijn er ook portaalkranen die dankzij soepel lopende wielen met lading kunnen worden verplaatst.

Met een portaalkraan – ook wel bokkraan genoemd – kunt u veilig en met gemak grote goederen, zoals bouwmaterialen en machineonderdelen, transporteren. Bij Jungheinrich PROFISHOP vindt u robuuste portaalkranen met een draagvermogen tot 3.000 kg. Ze bestaan uit gepoedercoat staal of licht aluminium. Er zijn zowel stationaire als mobiele varianten verkrijgbaar. Sommige portaalkranen worden geleverd inclusief kettingtakel.

1. Wat zijn portaalkranen en waarvoor worden ze ingezet?

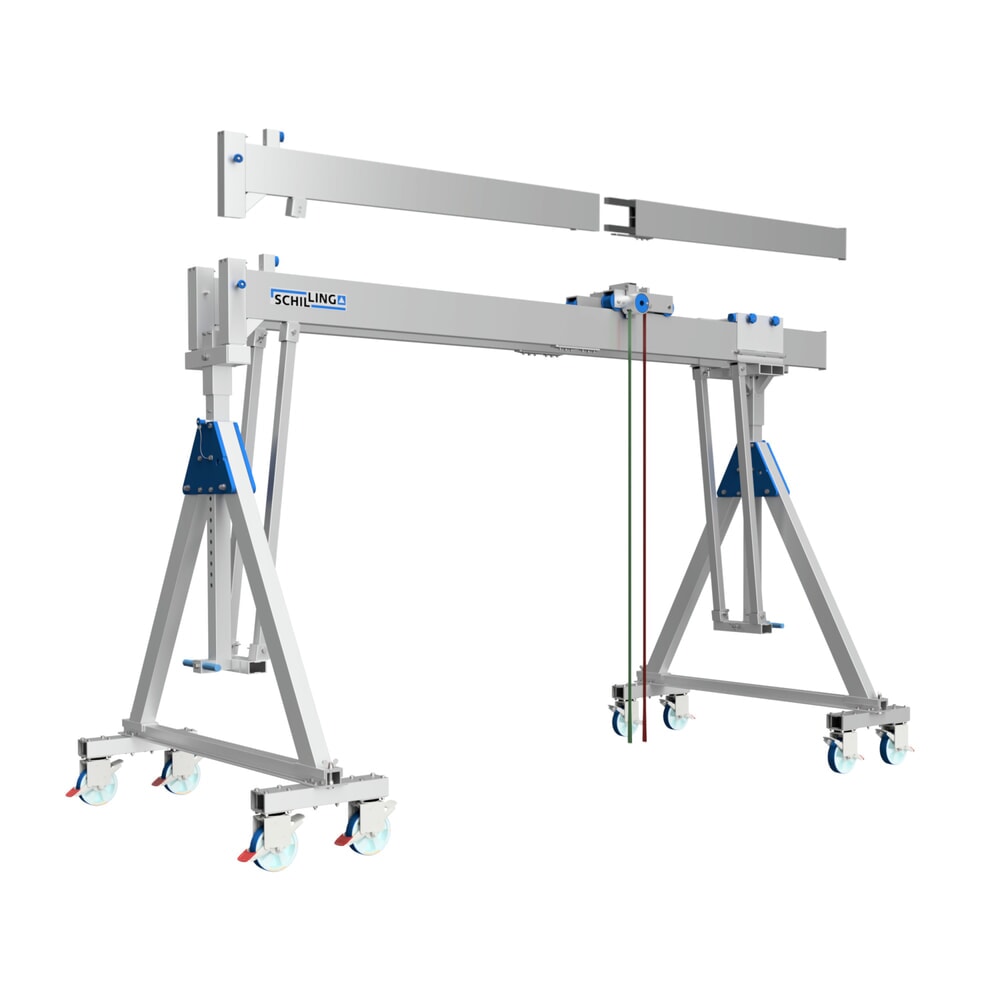

Aluminium portaalkraan met dubbele dragers, verrijdbaar

Bij een portaalkraan rust een dwarsbalk op twee zijlingse steunen of dragers. Hierdoor heeft de kraan iets weg van de vorm van een deurkozijn of portaal, waaraan de naam is ontleend.

De loopkat en de takel bewegen zich langs de dwarsbalk en kunnen goederen recht omhoog hijsen.

Afhankelijk van de beoogde goederen en de locatie kunt u portaalkranen van aluminium of staal aanschaffen. Daarnaast zijn er modellen met een enkele of dubbele dwarsbalk, met een totale breedte van 2.000 tot wel 6.000 mm.

Portaalkranen zijn ideaal voor het incidenteel heffen en overslaan van goederen in de werkplaats, het magazijn of de productie.

Let op: er zijn ook veel grotere portaalkranen, zoals zware kranen die op rails lopen en die bijvoorbeeld worden gebruikt voor het laden en lossen van containervracht in havens. Deze portaalkranen hebben alleen hun vorm gemeen met de compacte portaalkranen die wij aanbieden, verder niets.

2. Wat zijn de voordelen van portaalkranen?

Portaalkranen zijn flexibel inzetbaar en bieden een aantal duidelijke voordelen ten opzichte van andere hijskranen. Dit zijn de belangrijkste:

  • Door hun simpele ontwerp zijn portaalkranen buitengewoon stabiel, zelfs met een zware lading.
  • De loopkat beweegt in de lengterichting langs de dwarsbalk, waardoor het hefbereik bijzonder groot is: alles onder de dwarsbalk is gemakkelijk te bedienen. Als de portaalkraan mobiel is, is het hefbereik nog groter.
  • In tegenstelling tot hal- of bovenloopkranen zijn portaalkranen niet afhankelijk van het draagvermogen van muren of daken.

3. Zo kiest u de juiste portaalkraan

In ons assortiment vindt u portaalkranen in verschillende uitvoeringen, waarmee u zware lasten zowel binnen als buiten gemakkelijk kunt hijsen en verplaatsen.

Kenmerken / soorten portaalkranen Portaalkranen van aluminium Portaalkranen van staal Portaalkranen met twee rails

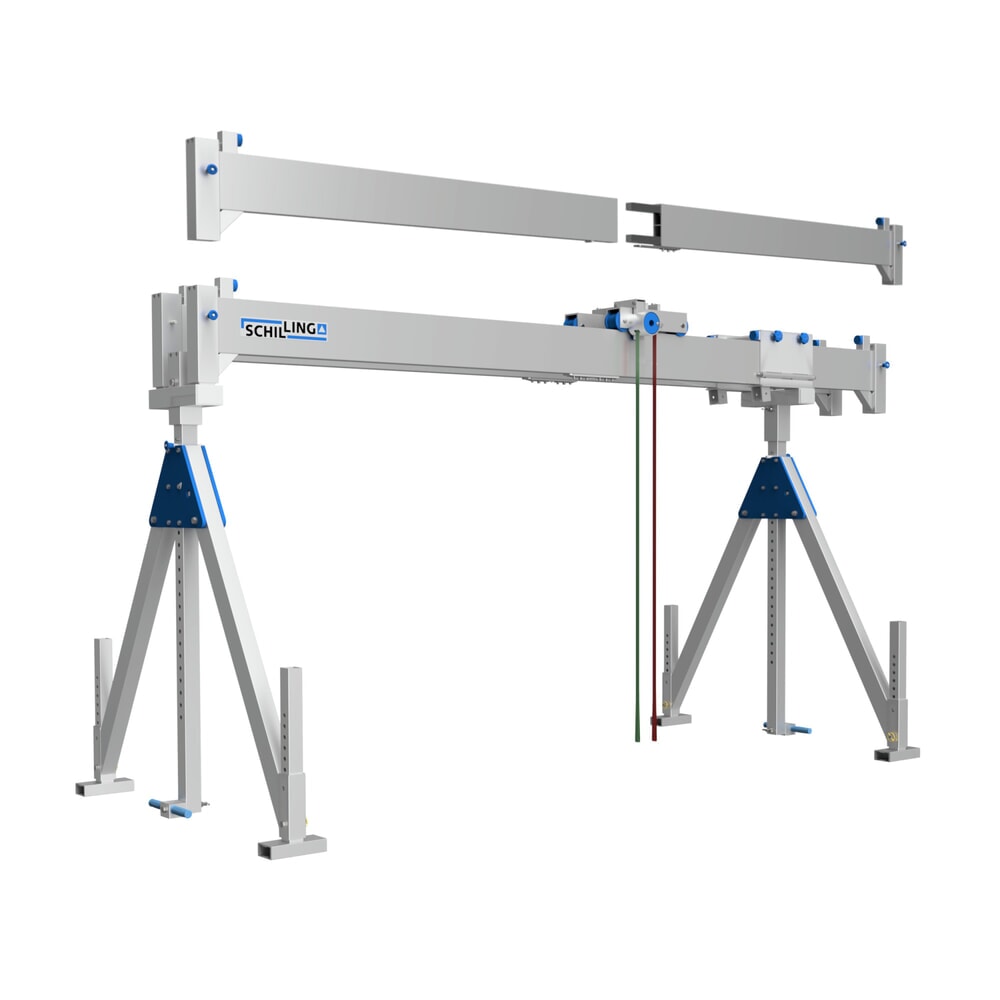

Productafbeelding nr. 1: Aluminium portaalkraan met deelbare dubbele traverse, inhaakpunt 2.155-3.655 mm, draagvermogen 1.000 kg Productafbeelding nr. 1: VETTER portaalkraan met twee rails ErgoLine®, reikwijdte 2.420 mm, draagvermogen 125 kg
Draagvermogen

Tot 3.000 kg

Tot 500 kg

Tot 125 kg

Hefhoogte (verstelbaar)

Max. 4.200 mm

Max. 5.000 mm

2.900 tot 4.260 mm

Bereik

Tot 6.000 mm

Tot 6.000 mm

-

Gebruik binnen ✔ ✔ ✔
Gebruik buiten ✔ ✔ ✔
Handtakel ✔ ✔ ×
Elektrische takel ✔ ✔ ✔
Stationair met robuuste steunpoten ✔ ✔ ✔
Verrijdbaar met zwaar belastbare wielen en bokremmen ✔ ✔ ×
Inklapbaar ✔ × ×

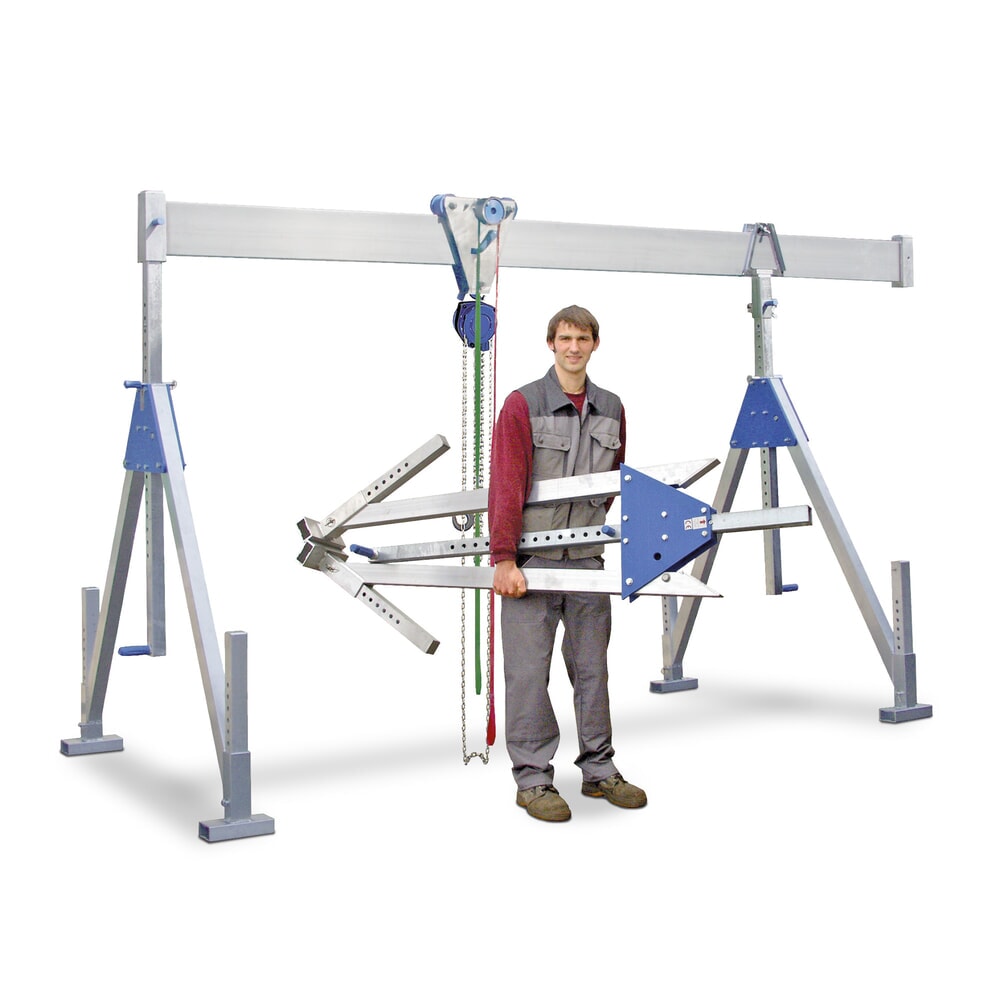

4. Portaalkranen van aluminium

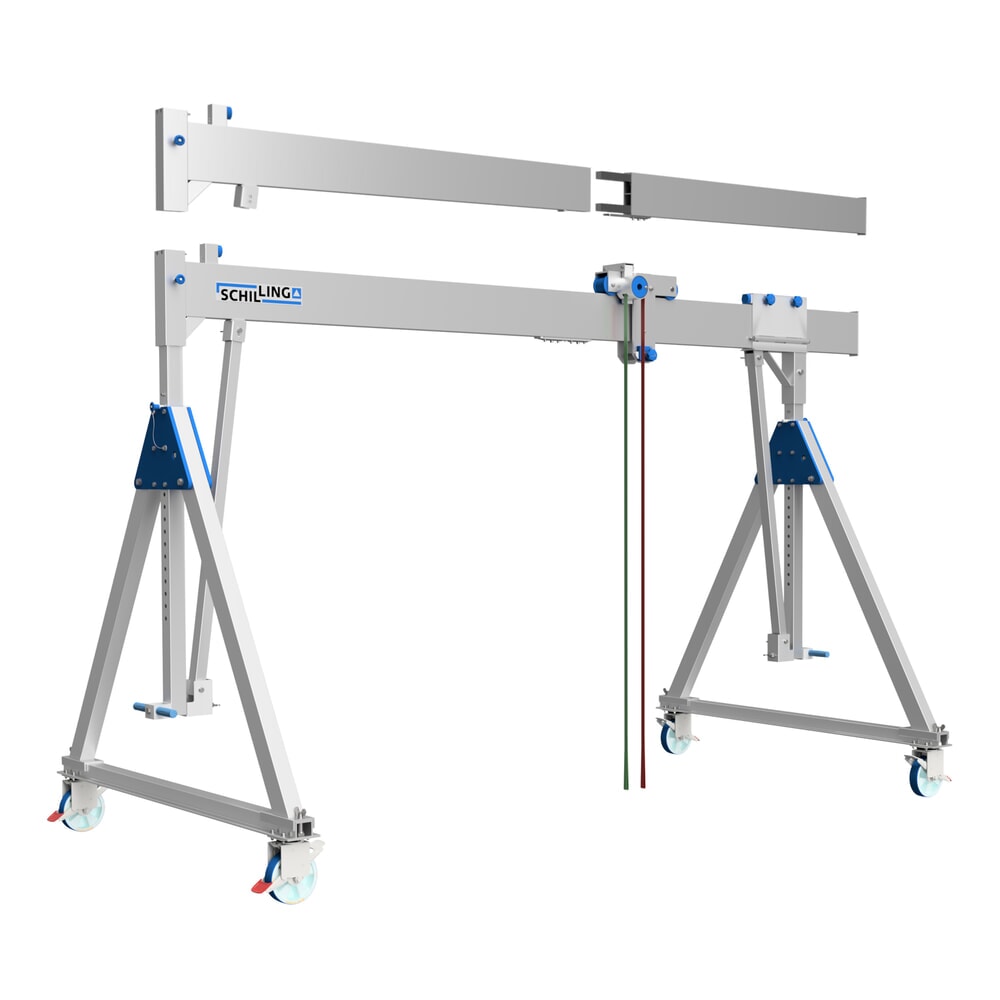

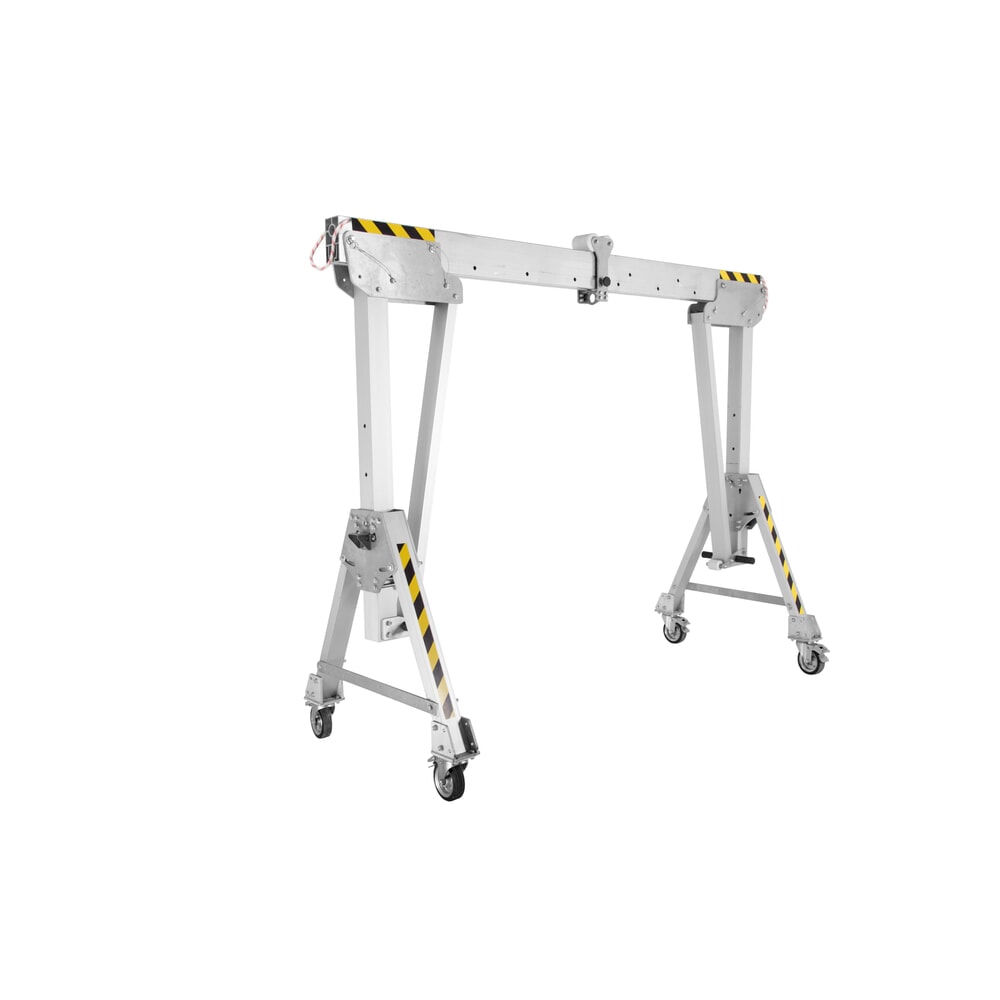

Aluminium portaalkraan, verrijdbaar

Aluminium portaalkranen zijn bijzonder wendbaar in vergelijking tot vast geïnstalleerde zwenkkranen: dankzij hun lage gewicht kunnen ze op verschillende locaties in uw bedrijf worden gebruikt.

Daarnaast is het opbouwen van een aluminium portaalkraan een simpele klus. De montagestappen zijn eenvoudig en de onderdelen zijn niet zwaar. Bovendien worden onze aluminium portaalkranen al grotendeels voorgemonteerd geleverd.

Verscheidene uitvoeringen zijn van wieltjes voorzien, waardoor de kranen moeiteloos kunnen worden verplaatst – ook met lading. Door het geringe eigengewicht en de modulaire constructie zijn verrijdbare portaalkranen van aluminium ook erg handig voor montagewerkzaamheden in productiehallen.

Voordelen Details
Bestand tegen een grote verscheidenheid aan chemicaliën
  • Olie en smeerstoffen
  • Benzine en diesel
  • Zuren en alkaliën
  • Alcoholoplossingen
Handig en eenvoudig te verplaatsen
  • Gering eigengewicht
  • Inklapbaar
Verkrijgbaar in uitvoering met ATEX-certificaat voor zone 1
  • Te gebruiken in werkomgevingen met ontploffingsgevaar

5. Portaalkranen van staal

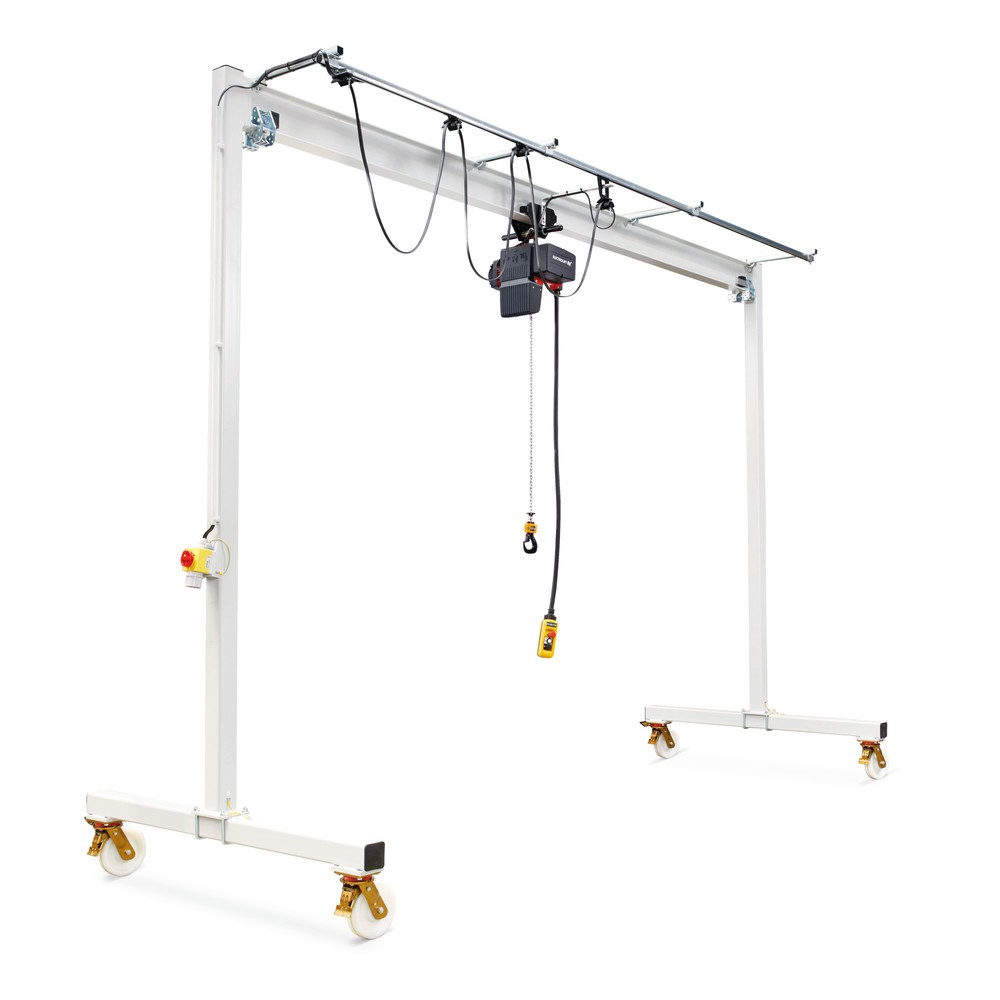

Een stalen portaalkraan met elektrische kettingtakel kan lasten tot 500 kg heffen zonder dat u daarvoor spierkracht hoeft te gebruiken. In tegenstelling tot een portaalkraan met een handmatige takel, wordt deze variant elektrisch aangestuurd.

De robuuste metalen kettingaandrijving bedient u met een handige hangschakelaar. De lasten brengt u in twee snelheden (hoofdheffing: 8 m/min, fijnheffing: 2 m/min) omhoog of omlaag.

De haken van de stalen portaalkranen zijn bij alle uitvoeringen draaibaar. Zo kunt u een last die aan de haak hangt, met de hand in de juiste positie brengen. De stalen portaalkranen worden gedemonteerd geleverd.

Voordelen Details
Robuust
  • Stalen frame met poedercoating
Accessoires achteraf te monteren
  • Elektrische kettingtakels
  • Loopkatten
Er zijn verschillende ophangingen verkrijgbaar voor horizontaal manoeuvreren
  • Beugel: horizontale verplaatsing niet mogelijk, statische ophanging
  • Handmatige loopkat: het hijsmiddel kan handmatig worden verplaatst
  • Elektrische loopkat: het hijsmiddel kan elektrisch worden verplaatst

6. Portaalkranen met twee rails

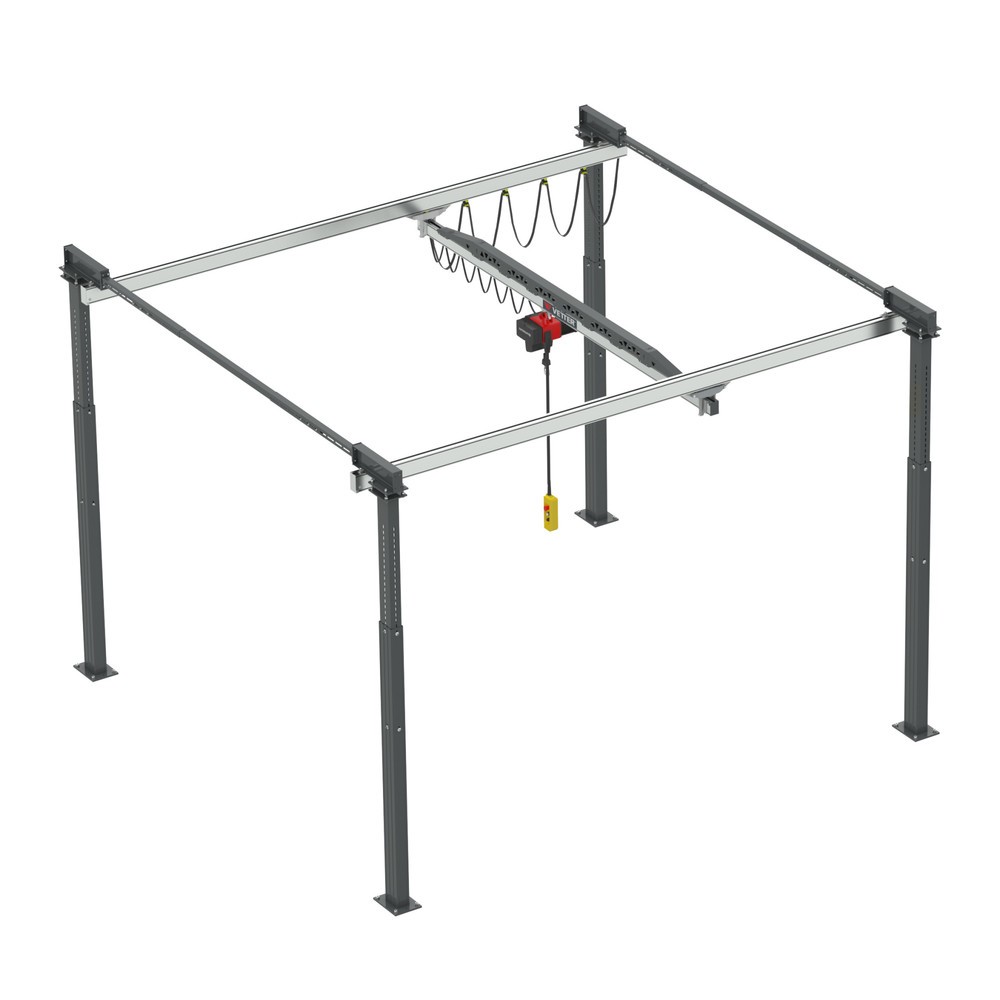

Productafbeelding nr. 1: VETTER portaalkraan met twee rails ErgoLine®, reikwijdte 2.420 mm, draagvermogen 125 kg

Deze portaalkranen van geanodiseerd aluminium hebben twee rails en zijn ontworpen voor continu gebruik. Met een draagvermogen tot 125 kg en een geïntegreerde elektrische kettingtakel (hoofdheffing 8 m/min, fijnheffing 2 m/min) zijn ze bijzonder geschikt voor nauwkeurige, zich herhalende hijswerkzaamheden in montage- en productiehallen.

De kettingtakel is uitgerust met elektromagnetische besturing en voldoet aan de beschermingsklassen IP 65 (handbediening) en IP 55 (kettingtakel). Deze portaalkranen worden gedemonteerd geleverd.

Voordelen Details
Ontworpen voor continu gebruik
  • Systeem met twee rails voor nauwkeurige, zich herhalende hijswerkzaamheden
  • Lengte van de kraanrail: 3.000 mm
Robuust en licht frame
  • Geanodiseerd aluminium
Montage op aanvraag
  • Installatie door vakmensen mogelijk

Veelgestelde vragen over Portaalkranen

Voor het bedienen van een portaalkraan is in de regel geen diploma nodig, maar de bediener moet wel adequaat worden geïnstrueerd. De bediener moet onder meer weten hoe de kraan werkt, wat het maximale draagvermogen is en welke veiligheidsvoorschriften gelden. Daarom is een aanvullende opleiding of certificering wel aan te raden.

Brug- en bovenloopkranen behoren tot de zogenaamde halkranen. Deze worden geïnstalleerd aan de muren of dragers in een gebouw. Goederen worden bij dit type kraan opgetild met het hijstuig dat aan de loopkat hangt en kunnen vervolgens langs de dwarsbalken heen en weer worden bewogen.

Portaalkranen bestaan daarentegen uit een losstaande constructie en zijn tot op zekere hoogte mobiel. Ze bestaan uit twee zijframes met één of twee dwarsbalken ertussen, waar de loopkat aan hangt. Veel portaalkranen staan op wieltjes, waardoor zowel de lading als de kraan kan worden vervoerd.

Bij het bedienen van kranen dient u te allen tijde erop te letten dat de arbeidsveiligheid gewaarborgd is: draag bijvoorbeeld handschoenen, veiligheidsschoenen en een helm. Daarnaast moet voor elk gebruik worden geïnspecteerd of de kraan schade of defecten vertoont.

Na deze inspectie kunt u de kraan bedienen. Zorg ervoor dat u altijd onbelemmerd zicht heeft op de gehesen last. Let er ook op dat geen delen van de last losraken, en dat het draagvermogen niet wordt overschreden.

Bovendien mogen lasten nooit boven personen worden gehesen, omdat bij onvoorziene omstandigheden zoals stroomuitval levensgevaarlijke situaties kunnen ontstaan. Communiceer ook met duidelijk waarneembare handgebaren of via betrouwbare communicatiemiddelen zoals een portofoon en laat collega’s altijd weten wanneer u een lading laat zakken of juist gaat hijsen. Zodra er enige vorm van gevaar ontstaat, moet u dit onmiddellijk duidelijk maken aan de betrokken medewerkers.
